Rampe led simple pour nanocube Dennerle

[xfifi1 0]

Bonjour,



Je présente la fabrication d'une rampe leds pour éclairer et faire pousser les plantes pas exigeantes sur un nanocube Dennerle 30x30x35. Elle est relativement low-cost comparée aux rampes leds commercialisées toute faites et aux T5 fluocompact.



Caractéristiques principales :

- Dissipateur thermique aluminium de 30cm long. X 9.4 cm large x 2.3 cm hauteur

- 1 alimentation MeanWell APC-35-700 + cordon europe

- 3 X leds bridgelux cool white 3W 6500K

- 2 X leds bridgelux warm white 3W 2800K

- 5 X lentilles bridgelux 60 degrés.





L'ensemble des leds totalise 820 lm @ 700mA soit rapportés au litrage brut de 31,5L = ~26 lm/L.



Matériel provenant de chez Aquastyle.

http://i58.servimg.com/u/f58/13/15/39/79/p1110111.jpg" alt="" />





Fabrication des supports de la rampe en plexiglass coloré que j'avais en stock pour qu'elle repose sur les bords de la cuve. Collage des leds à la pâte adhésive thermique spécifique selon le motif CW-WW-CW-WW-CW.

CW = cool white et WW = warm white.

http://i58.servimg.com/u/f58/13/15/39/79/p1110112.jpg" alt="" />





Aspect tout simple sans fioritures.

http://i58.servimg.com/u/f58/13/15/39/79/p1110113.jpg" alt="" />





Soudure des fils sur les leds mises en série.

http://i58.servimg.com/u/f58/13/15/39/79/p1110115.jpg" alt="" />





Test sans optiques.

http://i58.servimg.com/u/f58/13/15/39/79/p1110116.jpg" alt="" />

http://i58.servimg.com/u/f58/13/15/39/79/p1110117.jpg" alt="" />





Mise en place des optiques 60°

http://i58.servimg.com/u/f58/13/15/39/79/p1110118.jpg" alt="" />





Les faisceaux lumineux sont mieux canalisés.

http://i58.servimg.com/u/f58/13/15/39/79/p1110119.jpg" alt="" />





Anti-splash

http://i58.servimg.com/u/f58/13/15/39/79/p1110120.jpg" alt="" />





Finition (évite l'éblouissement)

http://i58.servimg.com/u/f58/13/15/39/79/p1110121.jpg" alt="" />

[Vyx 0]

nickel ça et niveau coût ça revient à combien environ ?

[xfifi1 0]

En matériel "électrique" j'en ai eu pour 40 euros environ. Après tout le "plastique" est de la récupération.

[xfifi1 0]

Mise en situation. C'est un petit bac pour les enfants.

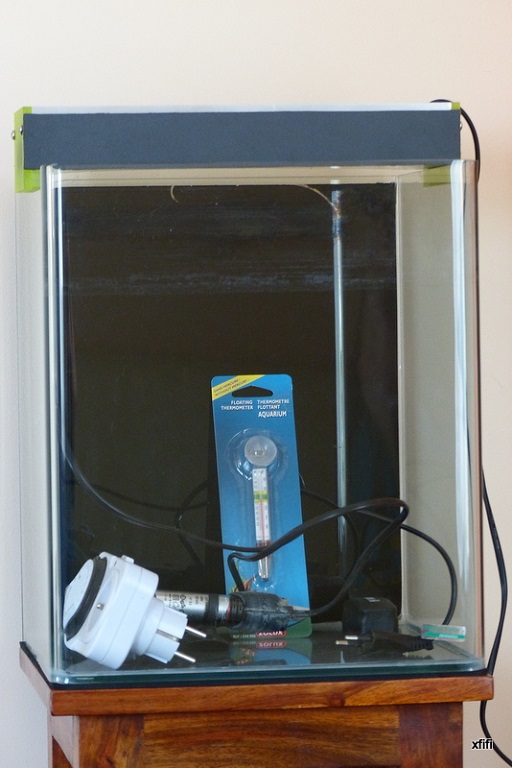

http://i58.servimg.com/u/f58/13/15/39/79/p1110212.jpg" alt="" />

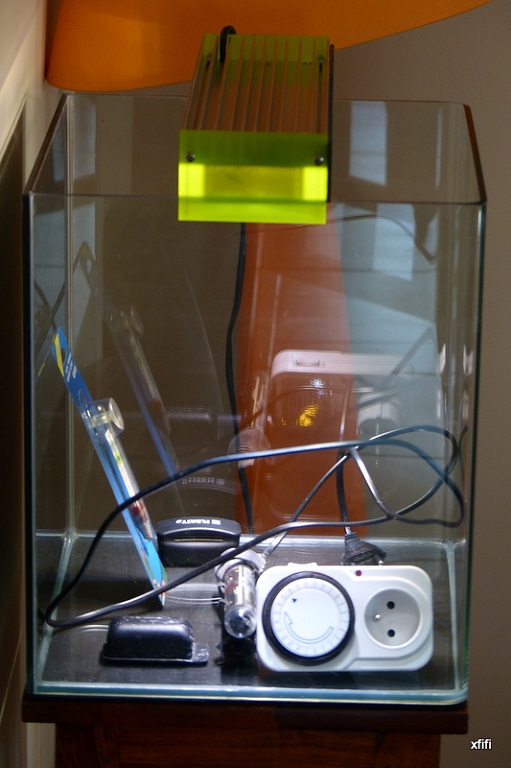

http://i58.servimg.com/u/f58/13/15/39/79/p1110213.jpg" alt="" />

[Vincent du 16 0]

J'aime bien ta rampe led maison et j'aimerais savoir si tu recommanderais ce type de led pour du nano marin 20/30 litres ?

Faudrait t'il rajouter des led pour pour un nano marin sans coraux LPS et SPS ?

Où puis-je me procurer ce type de kit ? :hai:

[xfifi1 0]

J'ai pas pris de kit mais acheté les éléments au détails pour adapter au bac.

Même pour des coraux hors sps/lps c'est à dire des coraux mous, des zoanthidés, des corallimorphes, etc... il faut une part de bleu dans l'éclairage.



Tu as des kits de 24 leds ou 36 leds bridgelux dont tu peux composer le ratio de leds (50% blanc / 50% bleus), la température et les optiques en fonction de ton besoin. Bien sûr, au prix de départ sera rajouté le prix des options.

http://www.aquastyleonline.com/categories/DIY-LED-Lighting/DIY-Dimmable-LED-Kits/

[Vincent du 16 0]

merci Xfifi pour ta réponse je vais aller voir.
